標準生産品

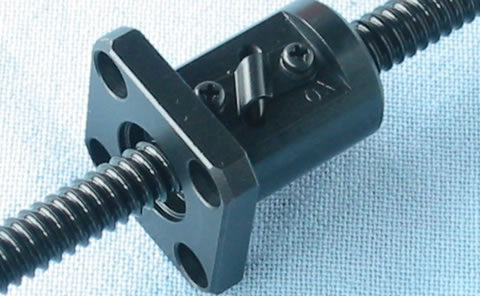

当社のTLシリーズは、C3等級のリード精度の精密ボールねじです。 当社標準品（標準在庫）です。
高い精度と信頼性はそのままに、短納期、低価格でご提供いたします。
尚、当社標準品の軸端は未加工品です。加工を依頼させる場合はお申し付けください。

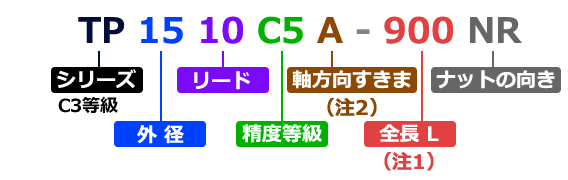

C3:TPシリーズの型番

精密ボールねじ：TPシリーズはすべて、制度等級 C3の製品です。 TPシリーズのご発注は以下型番にてご用命ください。

尚、以下に該当しない特注品についてはこちらからお問合せください。

注1.「全長L」はお客様のご指定の長さで製作します。
・下表の最小値以下での製作も可能です。
・当社では機械の関係で、製作可能な全長は1,025ｍｍまでです。
注2.「軸方向すきま」は以下から選択できます。
Z：0（与圧）　A:5μ以下　K：10μ以下　S:30μ以下
注3. B.C.D（ボール中心径）は、同じ外径×リードでも、使用する鋼球またはメーカーにより異なる場合があります。

C3:TPシリーズ標準生産品の詳細

注4.以下のアイコンのある製品は標準規格品（標準在庫）
※各ドキュメントはC5等級：TSシリーズと共用です。
クリックすると製品図面 をダウンロードします。
クリックすると2D・CADデータ(dxfファイル )を圧縮ファイル（ZIP形式）でダウンロード。
クリックすると3D・CADデータ(PDFファイル＋STEPファイル形式)を圧縮ファイル（ZIP形式）でダウンロード。

ねじ軸外径＝8ｍｍ

リード [mm]	B.C.D [mm]	全長L [mm]	図面、2D,3Dデータ 注4	備考
2	8.3	100~310
4	8.3	215~340

ねじ軸外径＝10ｍｍ

リード [mm]	B.C.D [mm]	全長L [mm]	図面、2D,3Dデータ 注4	備考
2	10.3	100~400
4	10.6	180~455
5	10.6	180~455
10	10.6	255~455

ねじ軸外径＝12ｍｍ

リード [mm]	B.C.D [mm]	全長L [mm]	図面、2D,3Dデータ 注4	備考
2	12.3	180~455
4	12.6	180~455
5	12.6	180~455		A ※
5	12.6	180~455		B ※
10	12.8	455~605

※　定格荷重による違い。詳しくは当該を参照のこと。

ねじ軸外径＝15ｍｍ

リード [mm]	B.C.D [mm]	全長L [mm]	図面、2D,3Dデータ 注4	備考
4	15.6	180~1,025
5	15.8	180~1,025
10	15.8	200~1,025		A ※
10	15.8	200~1,025		B ※
20	15.8	200~1,025

※　定格荷重による違い。詳しくは当該を参照のこと。

C3:TPシリーズの取り付け部精度

取り付け部精度の説明

(1)(2)振れ公差

ねじ軸の清面の軸線に対す支持部外径の半径方向円周振れ。
この項目には(8)ねじ軸軸線の半径方向全振れの影響が含まれますので補正を行う場合があります。

(3)振れ公差

ねじ軸の支持部軸線に対する部品取付部の半径方向円周振れ。

(4)(5)直角度公差

ねじ軸の支持部軸線に対する支持部端面の直角度。

(6)直角度公差

ねじ軸の軸線に対するナット基準端面または、フランジ取付面の直角度。

(7)振れ公差

ねじ軸の軸線に対するナット外周面の半径方向円周振れ。

(8)振れ公差

ねじ軸軸線の半径方向全振れ。

取り付け部精度の詳細　[単位：mm]

(8)振れ公差
