標準生産品

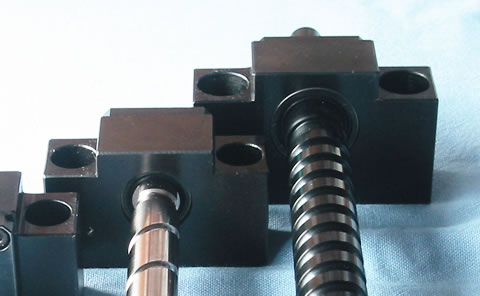

支持側の丸型サポートユニットです。

サポートユニットはボールねじと必ずセットで使用される専用の軸受け部品です。
固定側と支持側のサポートユニットがありますが、固定側はモーター等の動力駆動装置を接続する側に設置するタイプです。

以下に掲載の無いものについては特注品となりますので、お問合せください。

支持側角型サポートユニット

支持側サポートユニットはモーター等の動力駆動装置を接続しない側に設置するタイプです。

支持側角型サポートユニット 型番と詳細

ボールねじの ねじ軸外径[mm]	ベアリング形式	サポートユニット 型番	図面
8,10	B606ZZ	SS6
10,12	B608ZZ	SS8
14.15,16	B608ZZ	SS10
20	B6002ZZ	SS15
25,28	B6204ZZ	SS20
32	B6205ZZ	SS25
