転造ボールねじ

精密ボールねじ設計・製造・販売 (株)伊和起ゲージ

標準生産品

Ct10 等級のリード精度の転造ボールねじです。

当社の標準転造ボールねじはC7~C10の精度品目を取り扱っております。

C7、C3の精度等級をご要望の方はお問合せください。

標準生産品以外にも特注品(受注生産品)にも対応しておりますので、お問合せいただければと思います。 また、転造ボールねじの軸端形状、仕上げ等のご相談にも応じておりますのでお気軽にお問い合わせ下さい。

転造ボールねじの種類

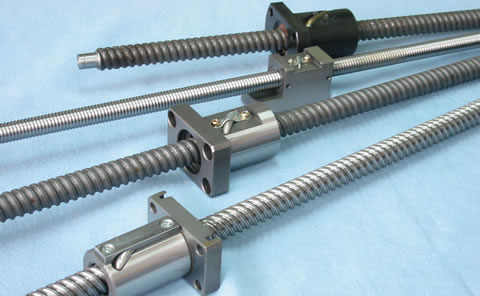

RMシリーズ 丸ナット(チューブ内蔵)タイプの製品です。型番の先頭がRMです。
RCシリーズ コンパクトナット(チューブ飛び出し)タイプの製品です。型番の先頭がRCです。
RKシリーズ 角ナットタイプの製品です。型番の先頭がRKです。
RSシリーズ 転造シャフト(軸)のみの製品です。型番の先頭がRSです。

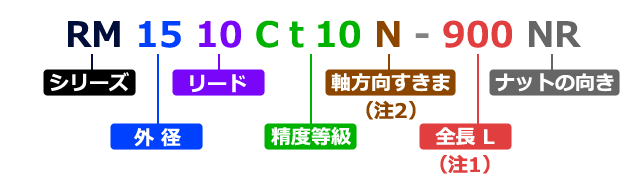

転造ボールねじの型番

当社の標準タイプの転造ボールねじはすべて、制度等級 Ct10の製品です。 転造ボールねじのご発注は以下型番にてご用命ください。 尚、以下に該当しない特注品についてはこちらからお問合せください。 C5:TSシリーズの型番

注1.「全長L」はお客様のご指定の長さで製作します。
・下表の最小値以下での製作も可能です。
・当社では機械の関係で、製作可能な全長は1,025mmまでです。

注2. B.C.D(ボール中心径)は、同じ外径×リードでも、使用する鋼球またはメーカーにより異なる場合があります。

転造ボールねじ標準生産品の詳細

ねじ軸外径=12mm

リード
[mm]
B.C.D
[mm]
軸方向すきま
[mm]
全長L
[mm]
4 12.5 0.05以下 400~800

ねじ軸外径=15mm

リード
[mm]
B.C.D
[mm]
軸方向すきま
[mm]
全長L
[mm]
5 15.8 0.10以下 600~1,200
10 15.8 0.10以下 600~1,200
20 15.8 0.10以下 600~1,200

ねじ軸外径=20mm

リード
[mm]
B.C.D
[mm]
軸方向すきま
[mm]
全長L
[mm]
5 20.8 0.10以下 600~2,000
10 21.3 0.15以下 600~2,000

ねじ軸外径=25mm

リード
[mm]
B.C.D
[mm]
軸方向すきま
[mm]
全長L
[mm]
5 25.1 0.10以下 1,000~2,000
10 25.3 0.20以下 1,000~2,000

転造ボールねじの取り付け部精度

C5:TSシリーズの取り付け部精度

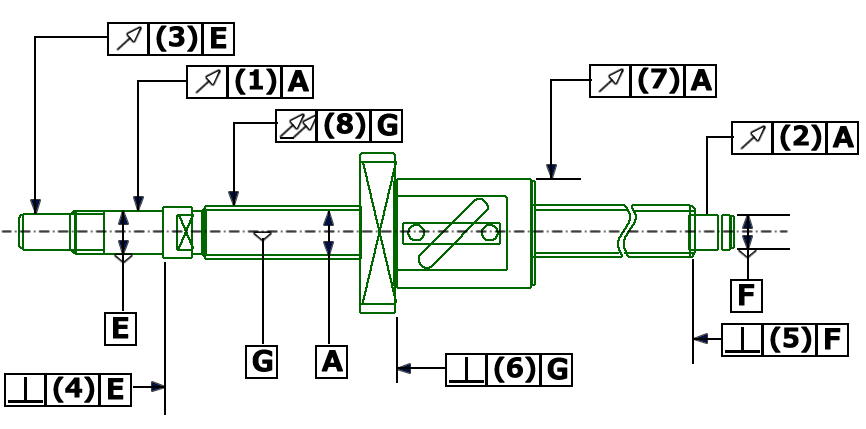

取り付け部精度の説明

(1)(2)振れ公差
ねじ軸の清面の軸線に対す支持部外径の半径方向円周振れ。
この項目には(8)ねじ軸軸線の半径方向全振れの影響が含まれますので補正を行う場合があります。
(3)振れ公差
ねじ軸の支持部軸線に対する部品取付部の半径方向円周振れ。
(4)(5)直角度公差
ねじ軸の支持部軸線に対する支持部端面の直角度。
(6)直角度公差
ねじ軸の軸線に対するナット基準端面または、フランジ取付面の直角度。
(7)振れ公差
ねじ軸の軸線に対するナット外周面の半径方向円周振れ。
(8)振れ公差
ねじ軸軸線の半径方向全振れ。

取り付け部精度の詳細 [単位:mm]

リード 8 10 12
(1)(2)振れ公差 0.040 0.040 0.040
(3)振れ公差 0.040 0.040 0.040
(4)(5)直角度公差 0.010 0.010 0.010
(6)直角度公差 0.020 0.020 0.030
(7)振れ公差 0.040 0.040 0.060



リード 15 20 25
(1)(2)振れ公差 0.040 0.040 0.060
(3)振れ公差 0.040 0.040 0.060
(4)(5)直角度公差 0.010 0.010 0.010
(6)直角度公差 0.030 0.030 0.030
(7)振れ公差 0.060 0.060 0.060

(8)振れ公差

リード 8 10 12
ねじ軸全長
~125 0.100 - -
125~200 0.140 0.120 0.120
200~315 0.210 0.160 0.160
315~400 (0.270) 0.210 0.210
400~500 - 0.350 0.350
500~630 - 0.350 0.350
630~800 - - -
800~1000 - - -



リード 15 20 25
ねじ軸全長
~125 - - -
125~200 0.110 0.110 -
200~315 0.130 0.130 0.110
315~400 0.160 0.160 0.130
400~500 0.250 0.250 0.190
500~630 0.250 0.250 0.190
630~800 0.320 0.320 0.230
800~1000 0.420 0.420 0.300
